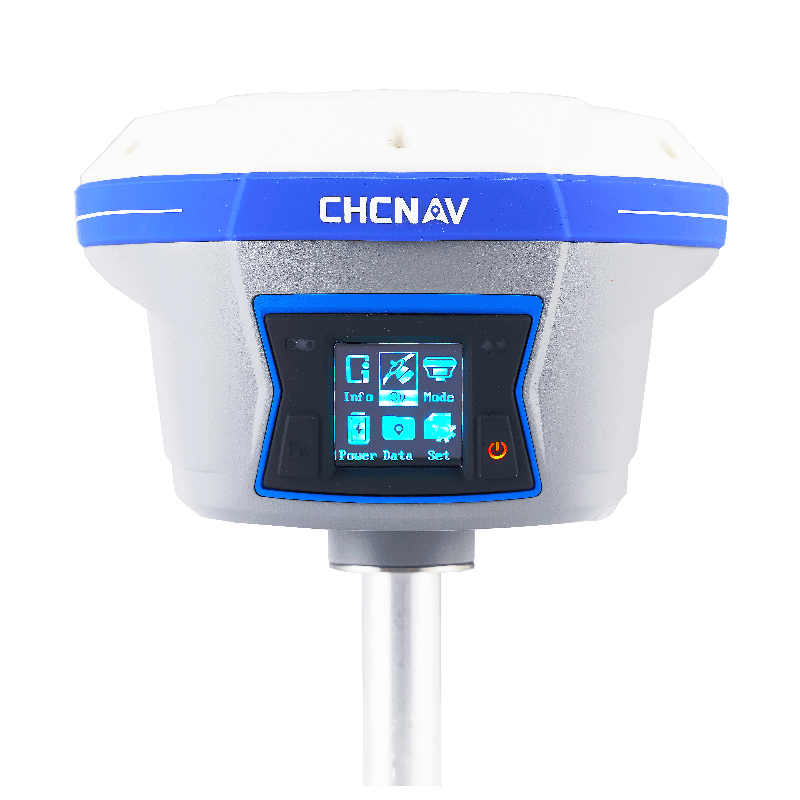

GPS Diferencial CHCNAV i90
Posicionamiento GNSS
, La tecnología GNSS incorporada de 624 Canales se beneficia de todas las señales GPS, GLONASS, Galileo y BeiDou y proporciona una solida disponibilidad y confiabilidad de posición RTK.
El i90 GNSS combina módulos de conectividad de alta gama: Bluetooth, Wi-Fi, NFC, NFC, 4G y radio modem UHF. El modem 4G brinda facilidad de uso cuando se trabaja dentro de redes RTK. El radio modem UHF interno permite realizar levantamientos de larga distancia de base a rover de hasta 5 Km.
|
GNSS Características |
|
|
Canales |
624 |
|
GPS |
L1 C/A, L2C, L2P, L5 |
|
GLONASS |
L1, L2 |
|
Galileo |
E1, E5a, E5b |
|
BeiDou |
B1, B2, B3 |
|
SBAS |
L1 |
|
QZSS |
L1, L2, L5 |
|
Real tiempo Cinemático (RTK) |
Horizontal: 8 mm + 1 ppm RMS Vertical: 15 mm + 1 ppm RMS Tiempo de Inicialización: < 10 s Confiabilidad de Inicialización: > 99.9% |
|
Post-procesamiento Cinemático (PPK) |
Horizontal: 2.5 mm + 1 ppm RMS Vertical: 5 mm + 1 ppm RMS |
|
Post-procesamiento Estático |
Horizontal: 2.5 mm + 0.25 ppm RMS Vertical: 5 mm + 0.5 ppm RMS |
|
Código diferencial |
Horizontal: 0.25 m RMS Vertical: 0.8 m RMS |
|
Autónomo |
Horizontal: 1.5 m RMS Vertical: 3.0 m RMS |
|
Tasa de posicionamiento |
Hasta 10 Hz |
|
Tiempo de primer fijo(3) |
Inicio en frío: < 45 s Inicio en caliente: < 10 s Re-adquisición de señal: < 1 s |
|
Incertidumbre horizontal adicional de inclinación del poste, generalmente menor de 10 mm +0.7mm/inclinación.
Hardware |
|
|
Tamaño (L x A x A) |
159 mm x 150 mm x 110 mm (6.3 pulgadas × 5.9 pulgadas × 4.3） |
|
Peso |
1.26 kg (2.77 lb) |
|
Entornos |
Funcionamiento: |
|
-40 °C a +65 °C (-40 °F a +149 °F) |
|
|
Almacenamiento: |
|
|
-40 °C a +85 °C (-40 °F a +149 °F) |
|
|
Humedad |
100% |
|
Protección de Ingreso Choque |
IP67 Sobrevive a una caída de 2 m. |
|
Sensor de inclinación Panel |
IMU sin calibración para la compensación de inclinación del bastón. Inmune a las perturbaciones magnéticas. 4 LED. Pantalla OLED de 1.46¨ |
|
Comunicaciones Y Almac. de Datos |
|
|
Módem de trabajo en red |
Integrado 4G módem |
|
Wi-Fi |
802.11 b/g/n, modo de punto acceso |
|
Bluetooth® |
v4.1 |
|
UHF radio |
2 Estándar Interno Rx/Tx: 410 MHz a 470 MHz Transmitir Poder: 0.5 W a 2 W Protocolo: CHC, Transparent, TT450 |
|
Formatos de datos |
RTCM 2.x, RTCM 3.x, CMR entrada y salida HCN, HRC, RINEX 2.11, 3.02 |
|
Almacenamiento de datos |
32 GB interna memoria |
Eléctrico Consumo de energía 5W
Capacidad de batería 2x3400 mAh, 7.4 V
Tiempo funcionamiento interna: Recepción/Transmisión UHF (0.5): 6 a 9 h. Estática hasta 10 h
Entrada de energía externa: 9V DC a 28V DC
Contiene:
- 1 Base i90 GNSS Receiver
- 1 Rover i90 GNSS Receiver
- 2 CHC Internal Tx/Rx Datalink
- 2 UHF Whip Antenna
- 2 i90 USB Cable
- 2 i90 GPS to PC Data Cable
- 2 External Power Cable
- 2 Transport Hard Case
- 2 RS232 to USB converter
- 1 Tribrach Adaptor
- 1 Wincha
- 1 Extension Pole(30cm)
- 2 Lithium Battery
- 2 C300 Battery Charger w/Power Adapter with cord
- 1 2M Range Pole w/ Bag
- 1 DL6 Datalink Kit
- 1 DL6 Datalink (410-470 MHz)
- 1 Datalink Antenna
- 1 Datalink Data Setup Cable
- 1 3 Meter Cable for Datalink Antenna
- 1 i90 GPS to Datalink Cable (Power Cable)
- 1 Datalink Antenna Mounting Pole Kit
- 1 Pole Mounting
- 1 HCE320 GNSS Handheld Controller Kit
- 1 HCE320 Android Data Controller
- 1 Data Cable (USB) for HCE320
- 1 Controller Bracket for Range Pole
- 1 Li-Ion Battery
- 1 Landstar 7 Data Collection Software (Android)
- 1 CGO2.0 USB Dongle
- 1 CGO2.0 PRO LICENSE
- 1 CGO2.0 POST-PROCESSING LICENSE; y
- 1 Trípode de Aluminio.
